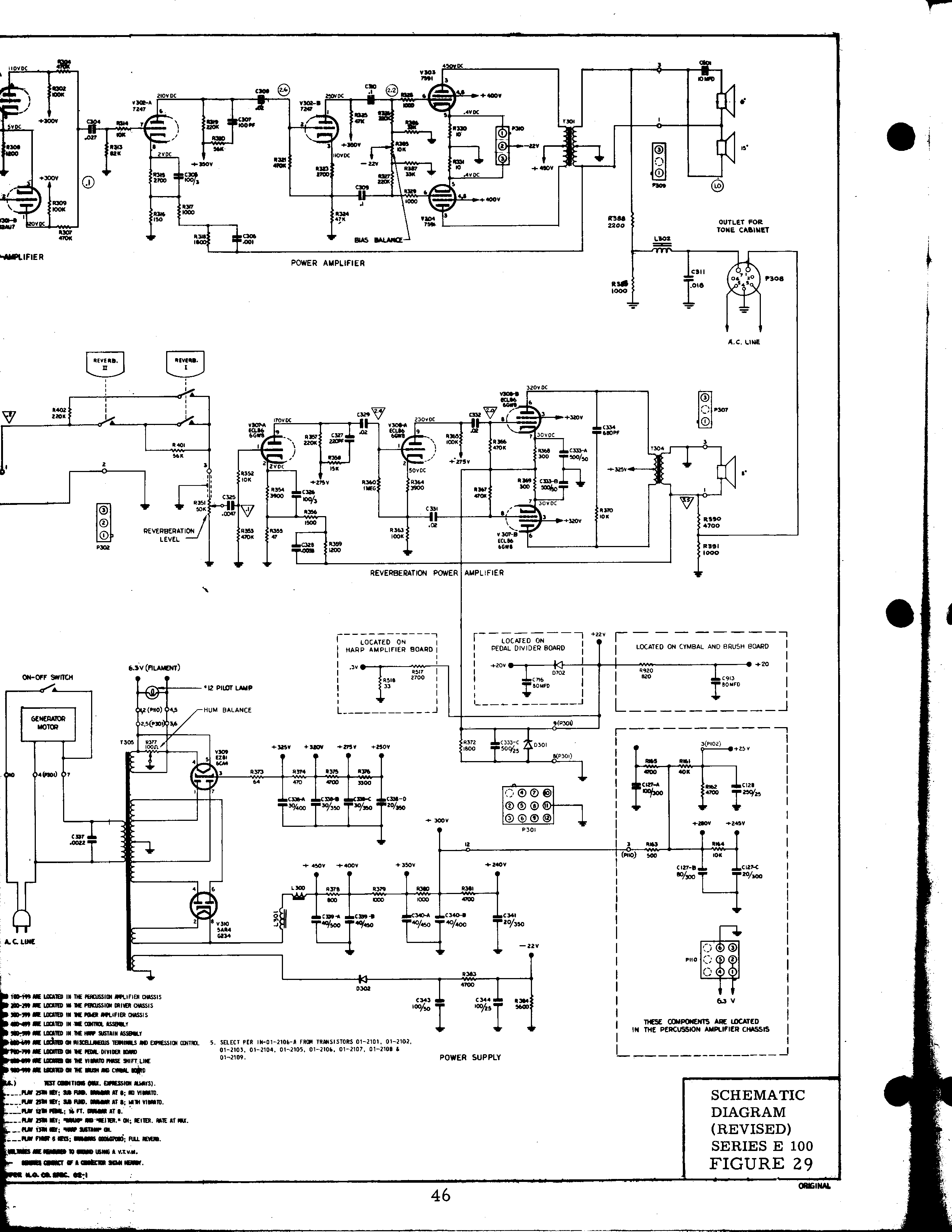

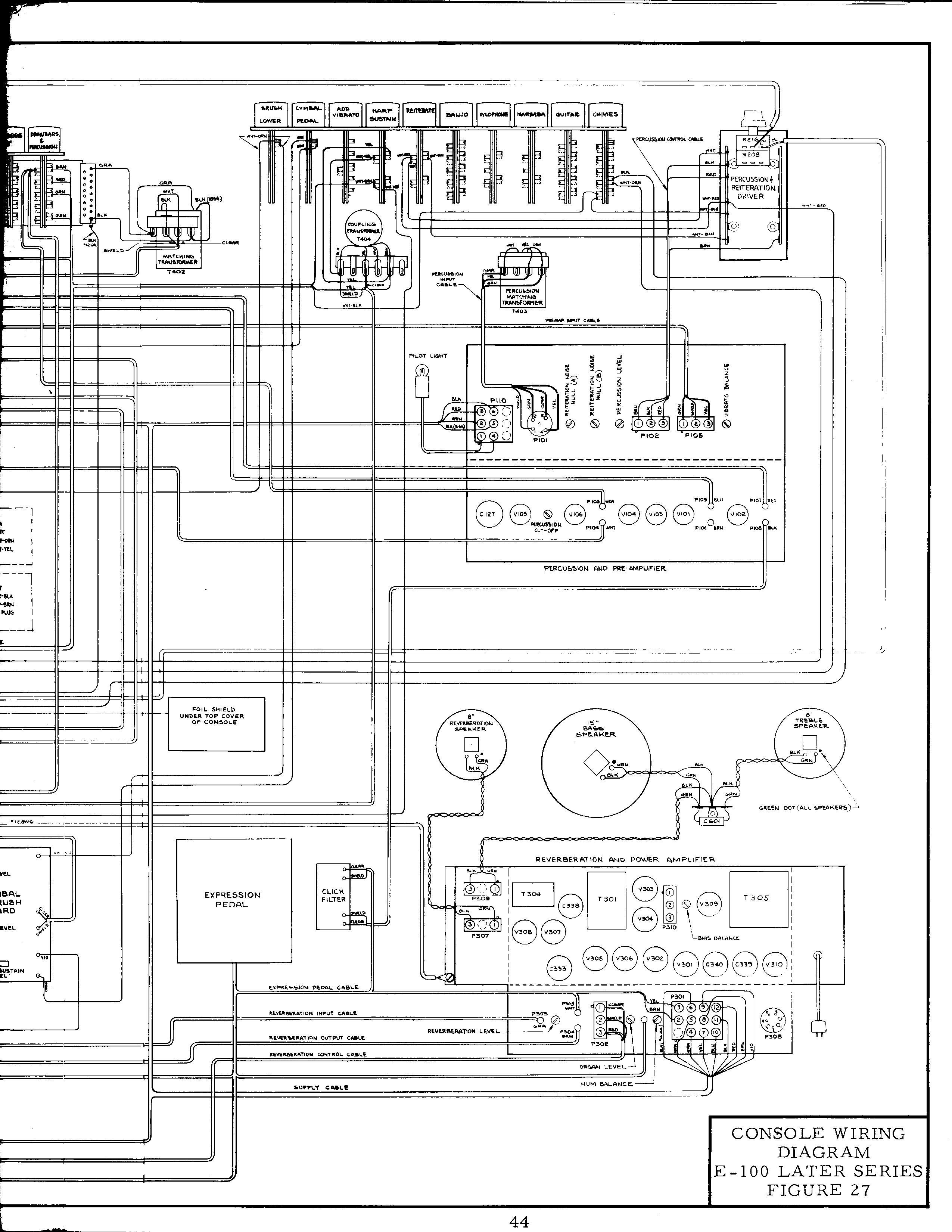

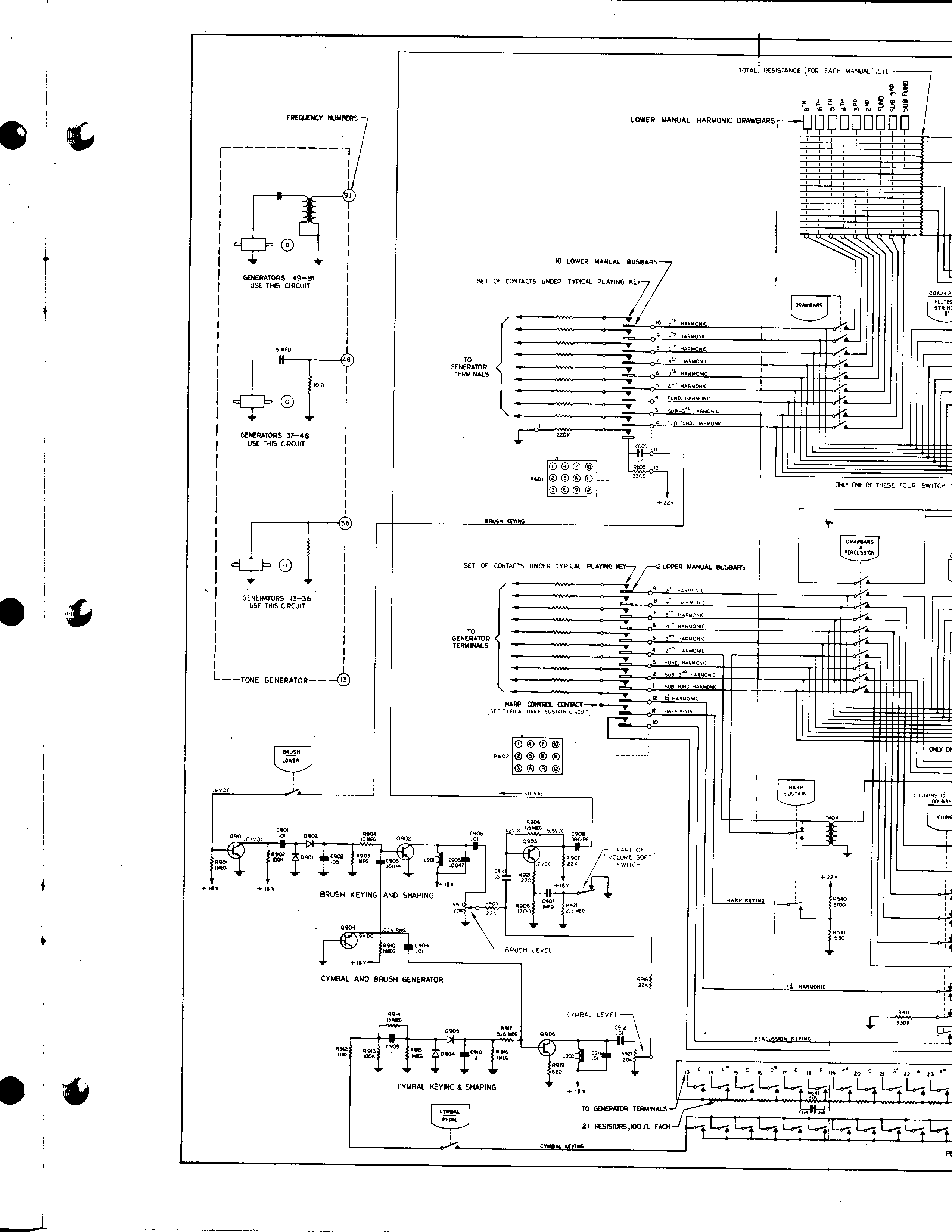

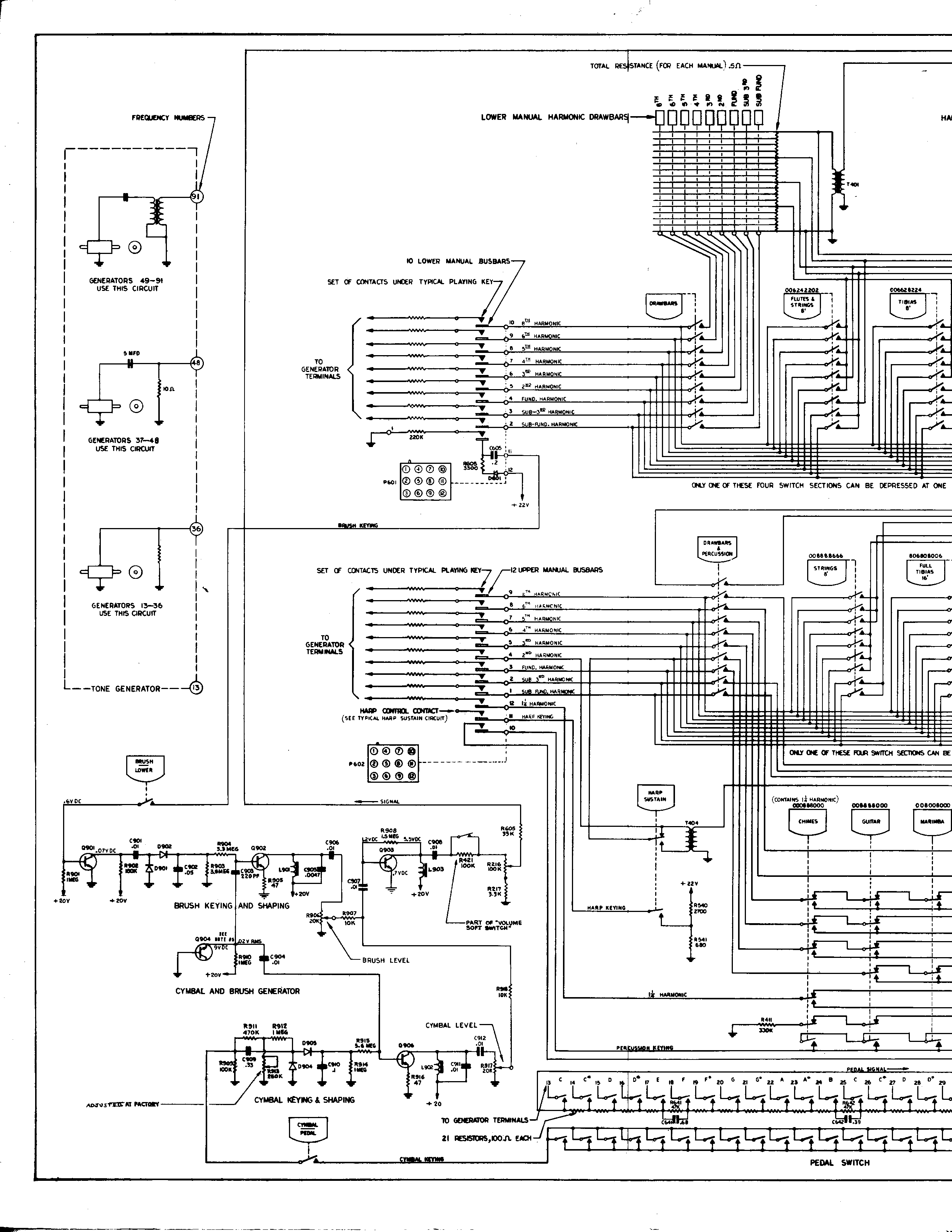

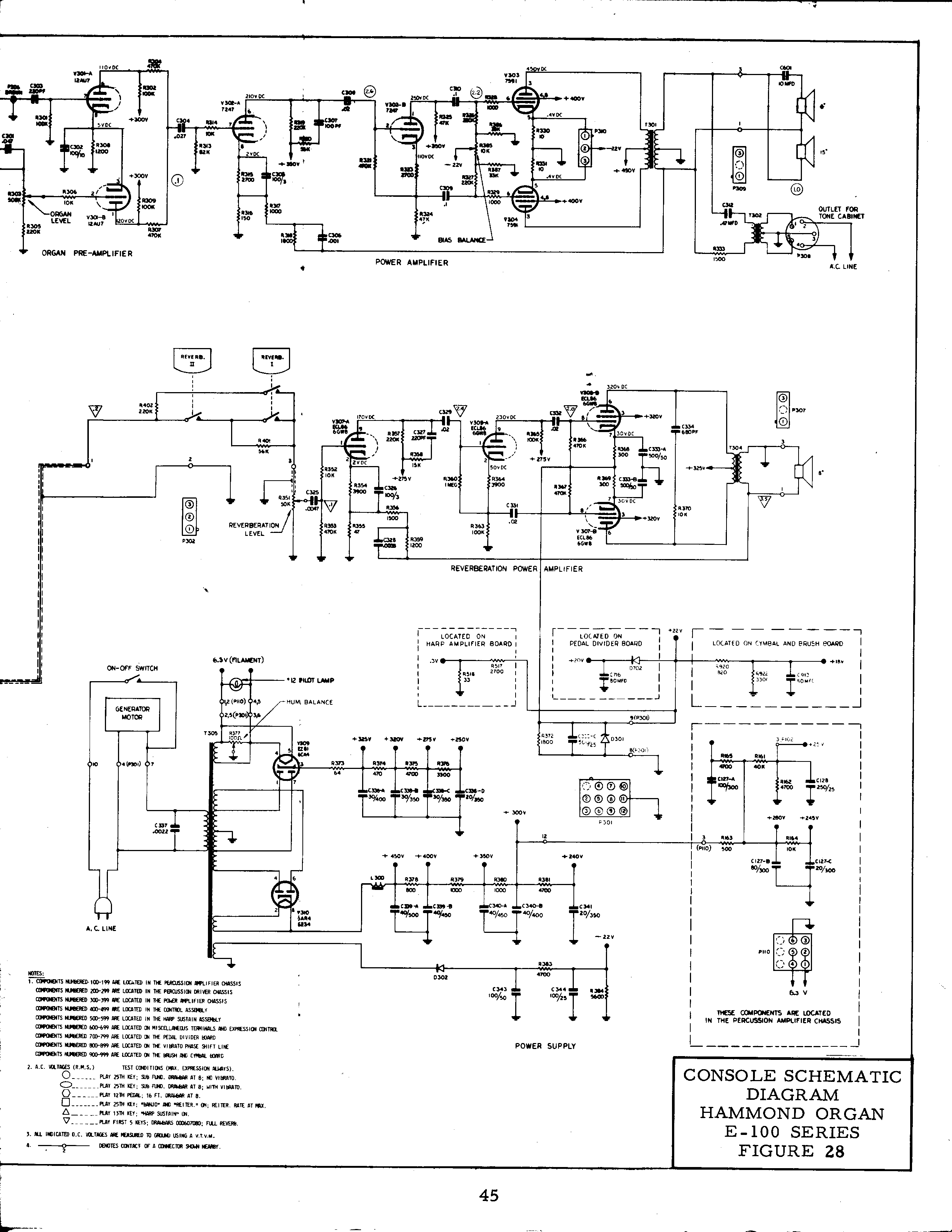

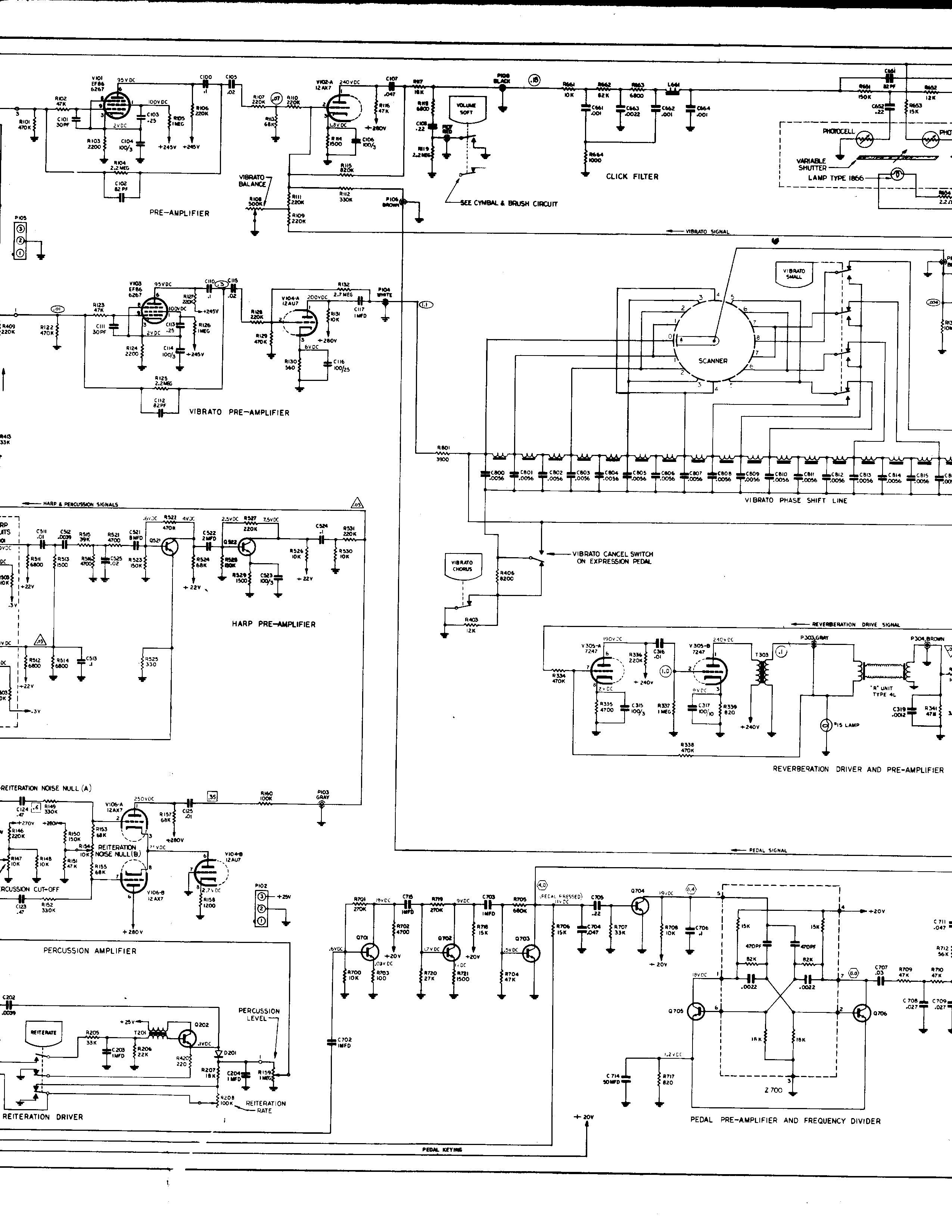

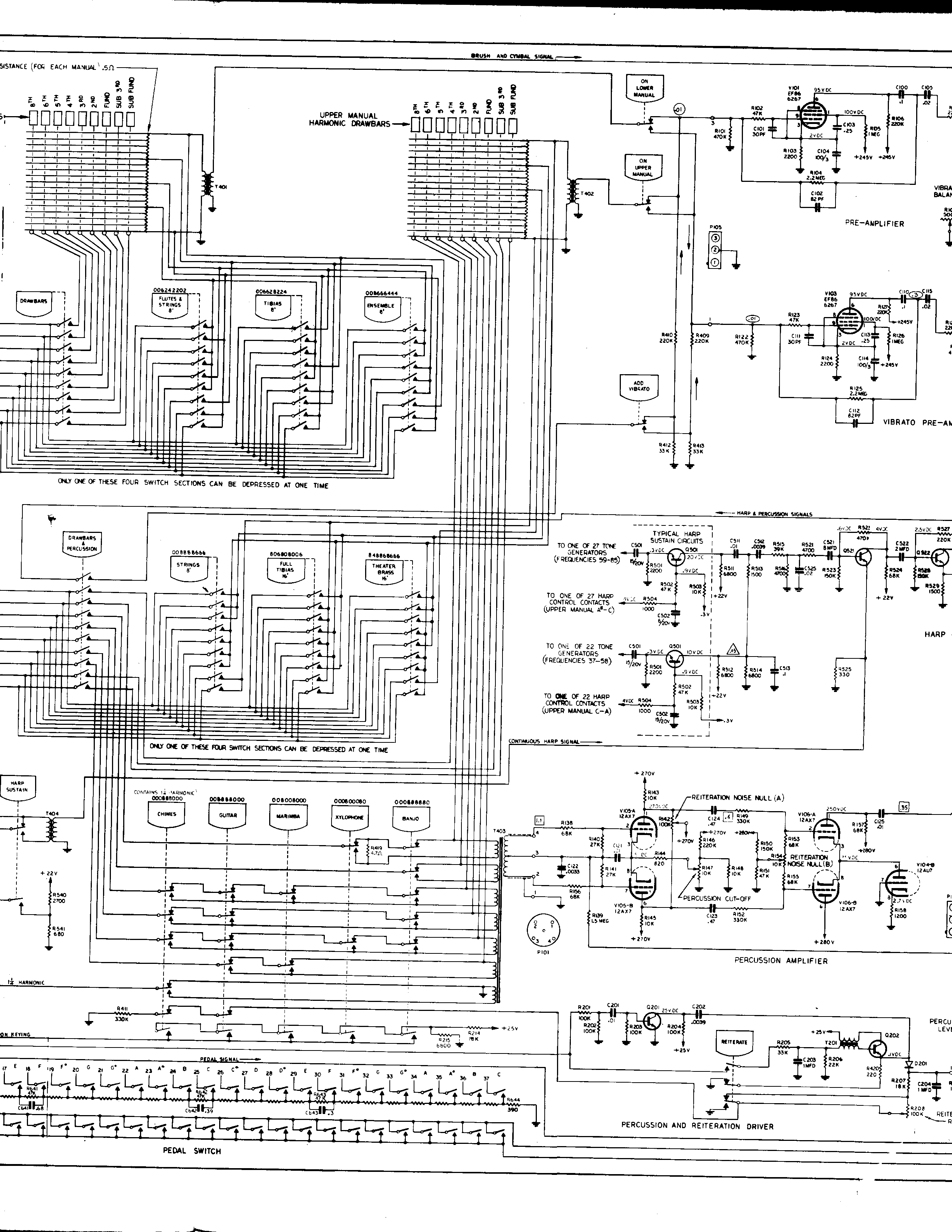

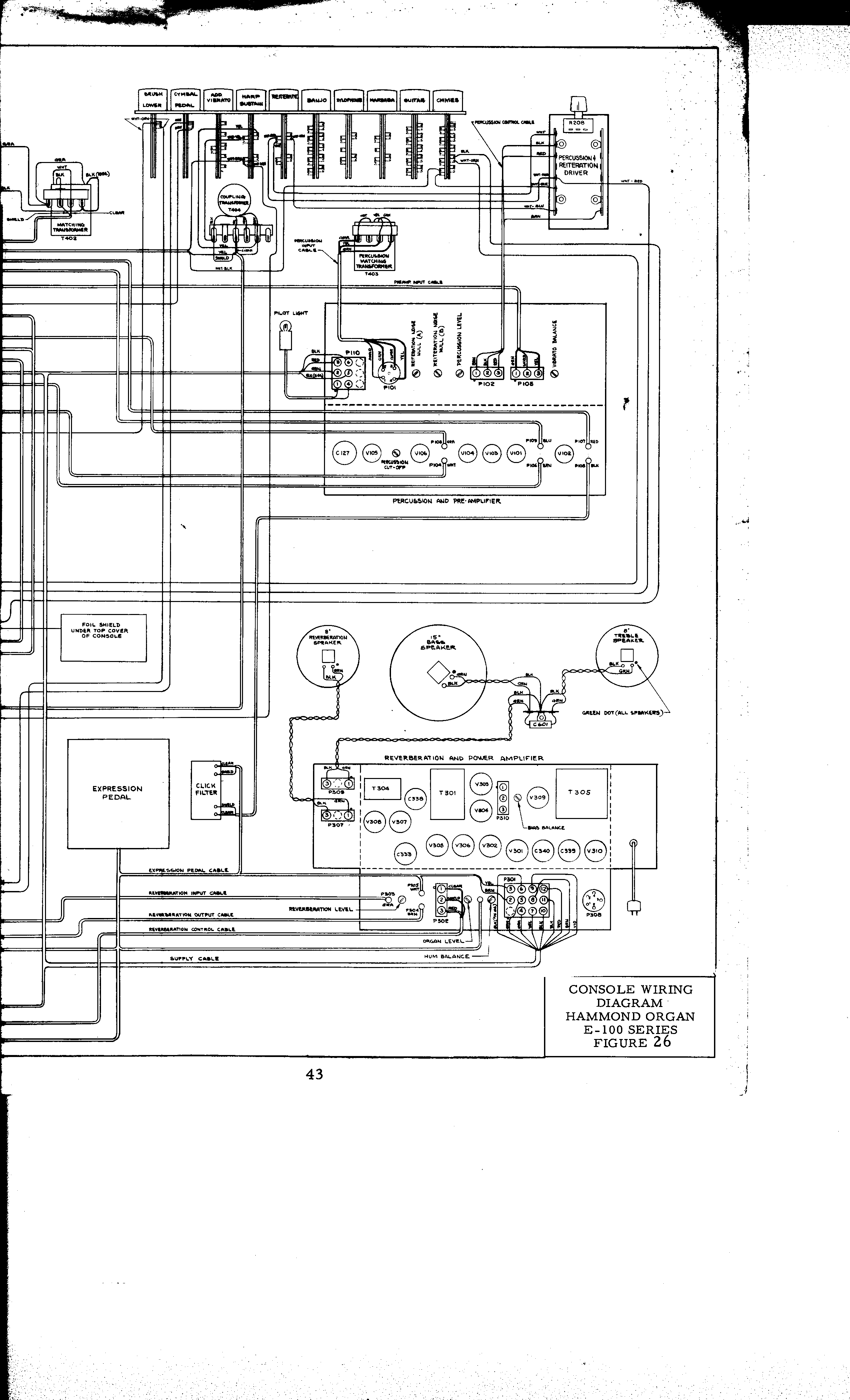

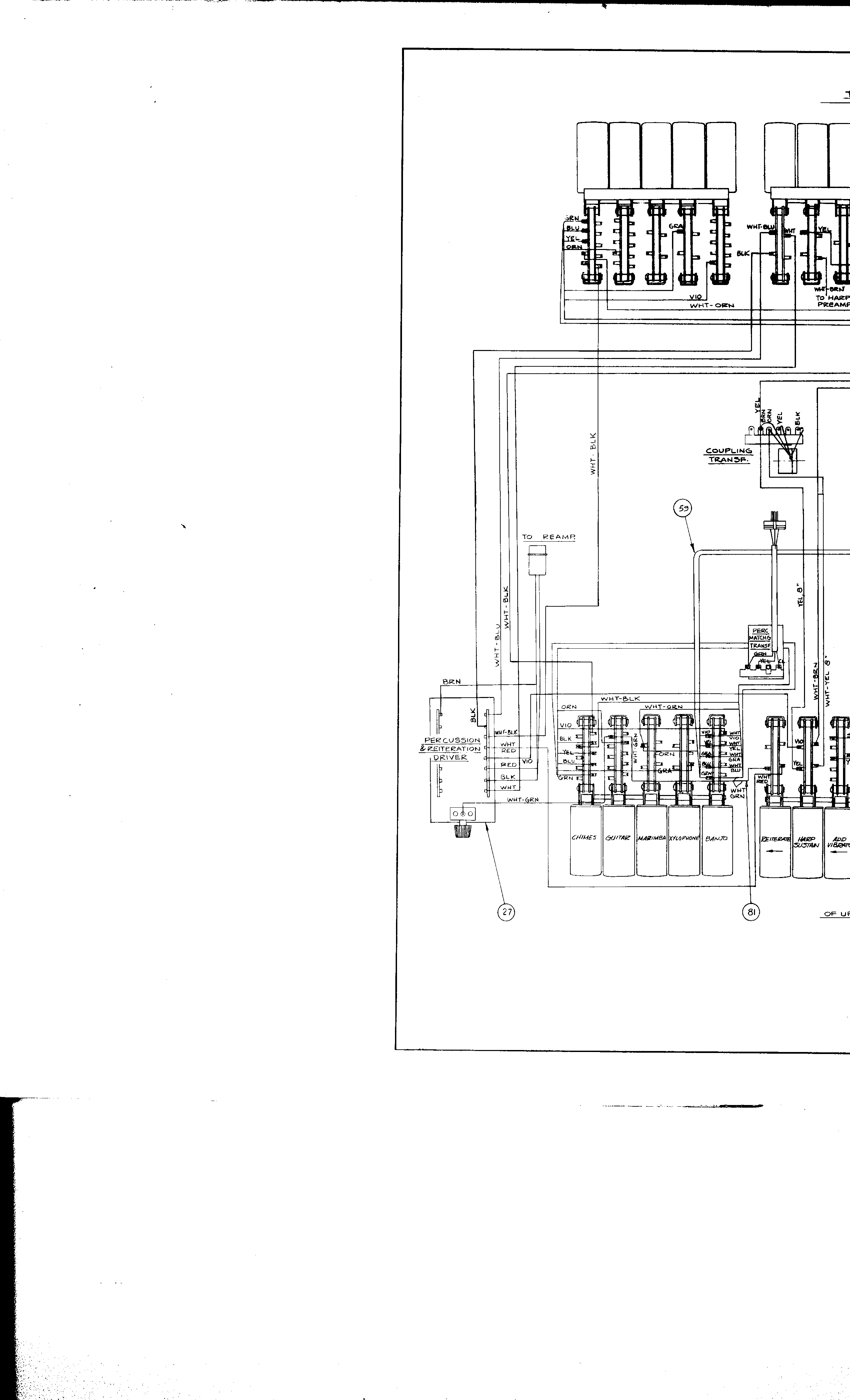

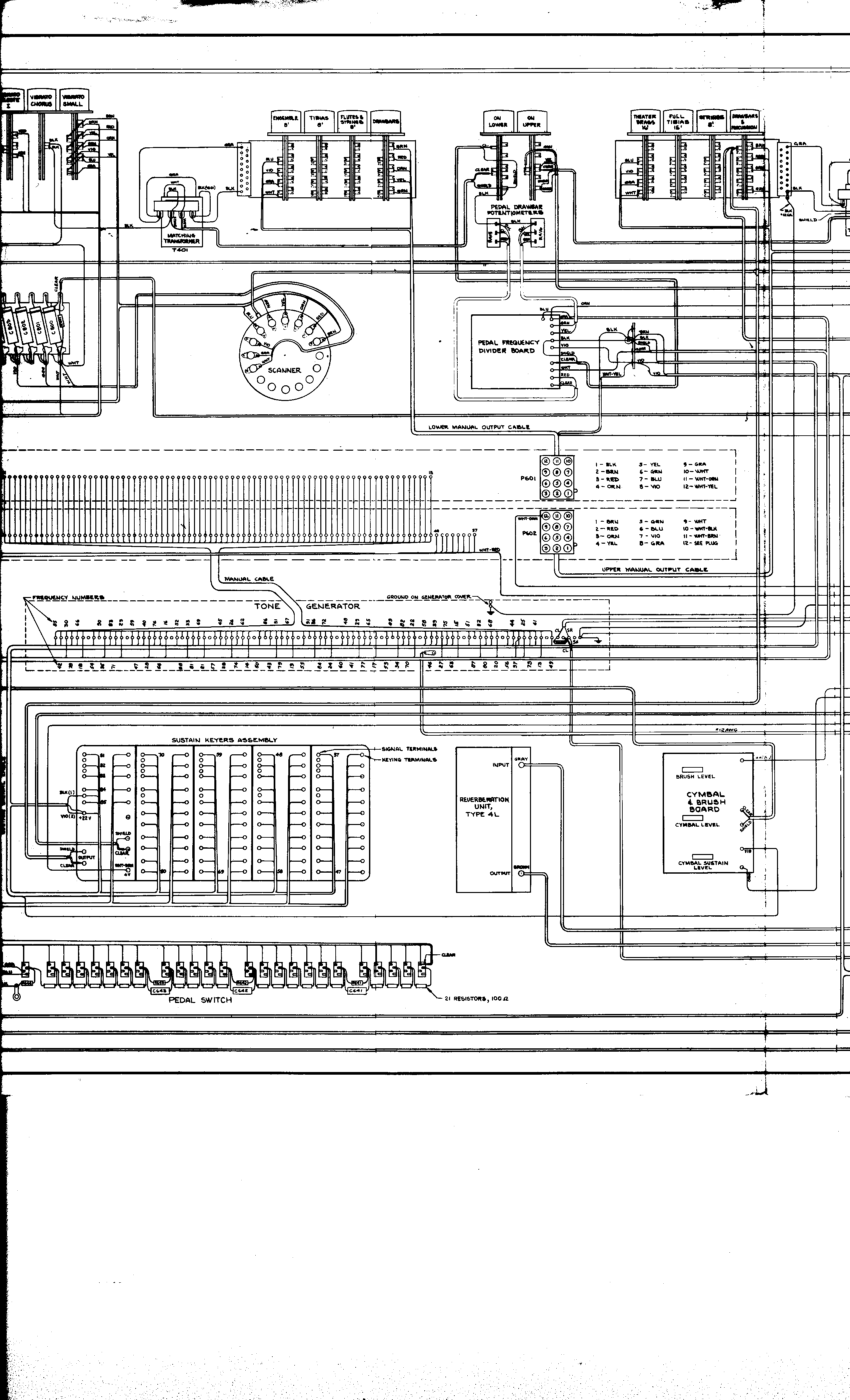

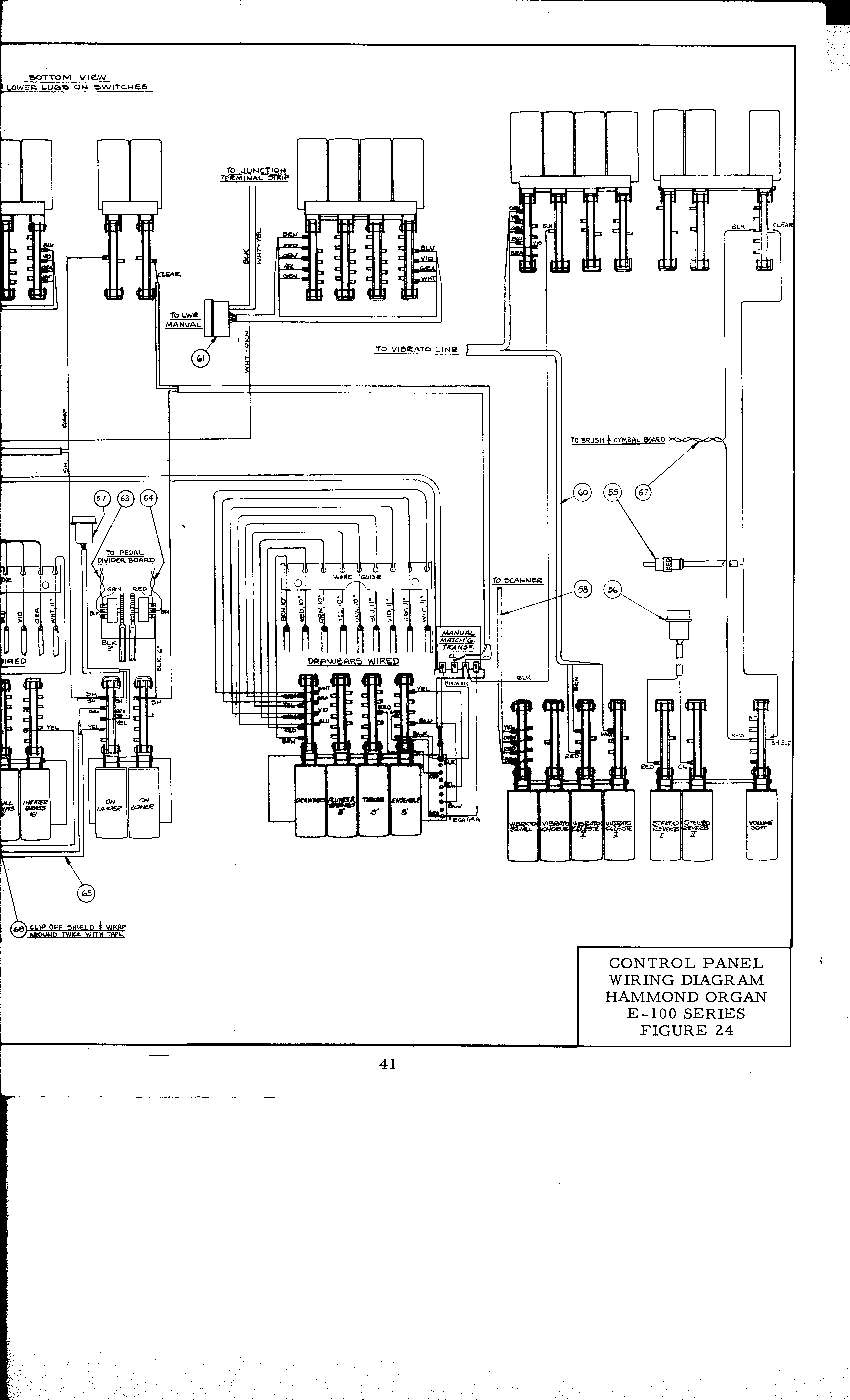

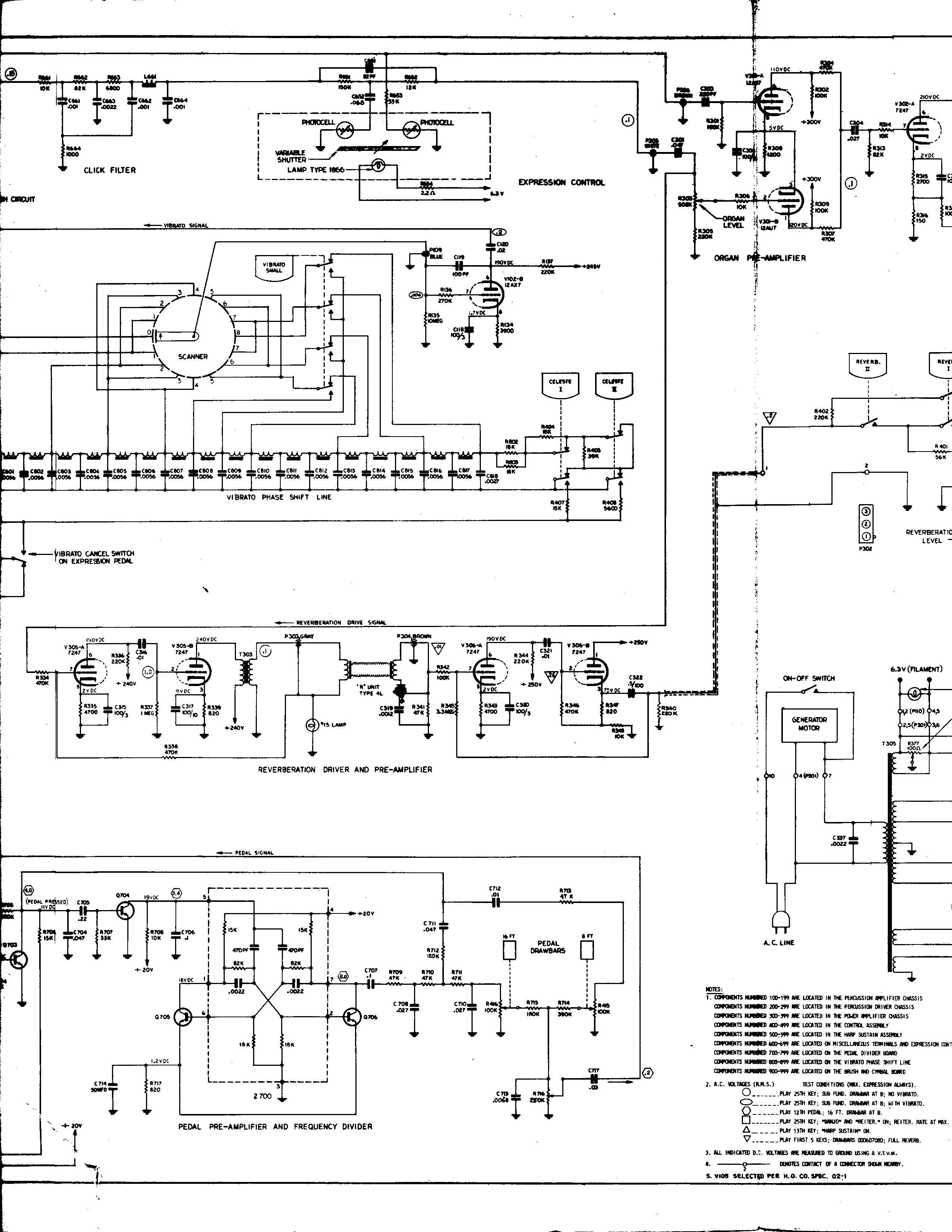

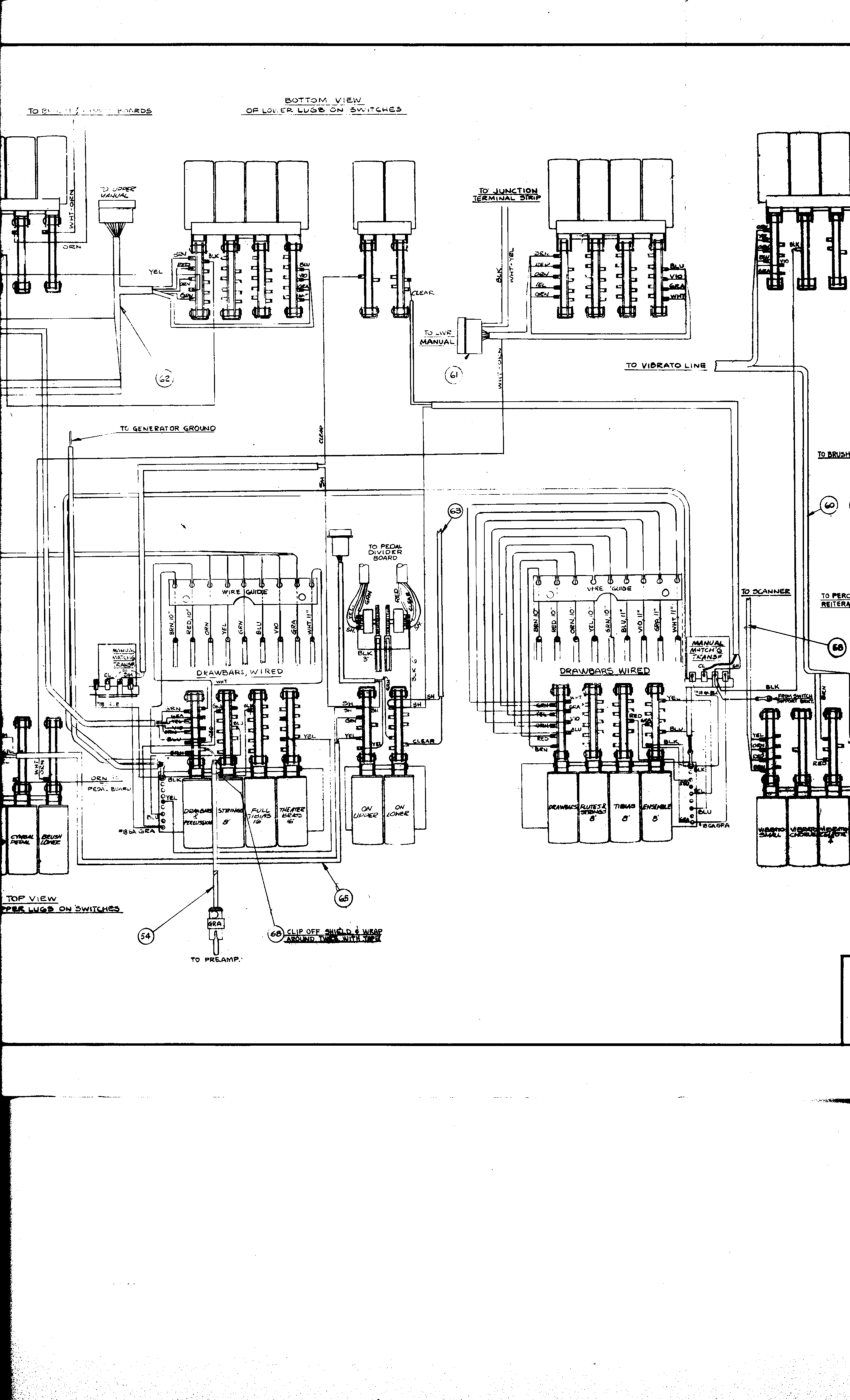

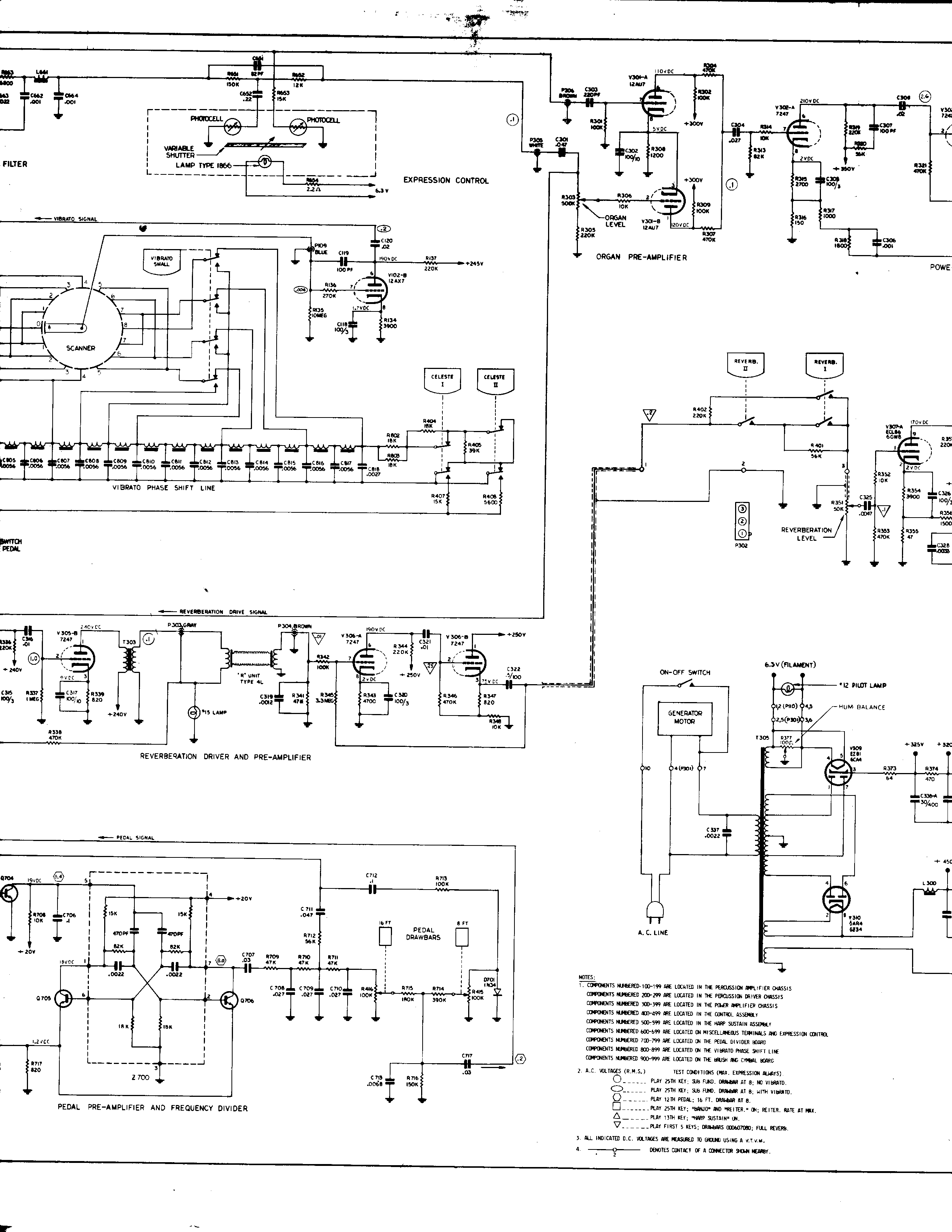

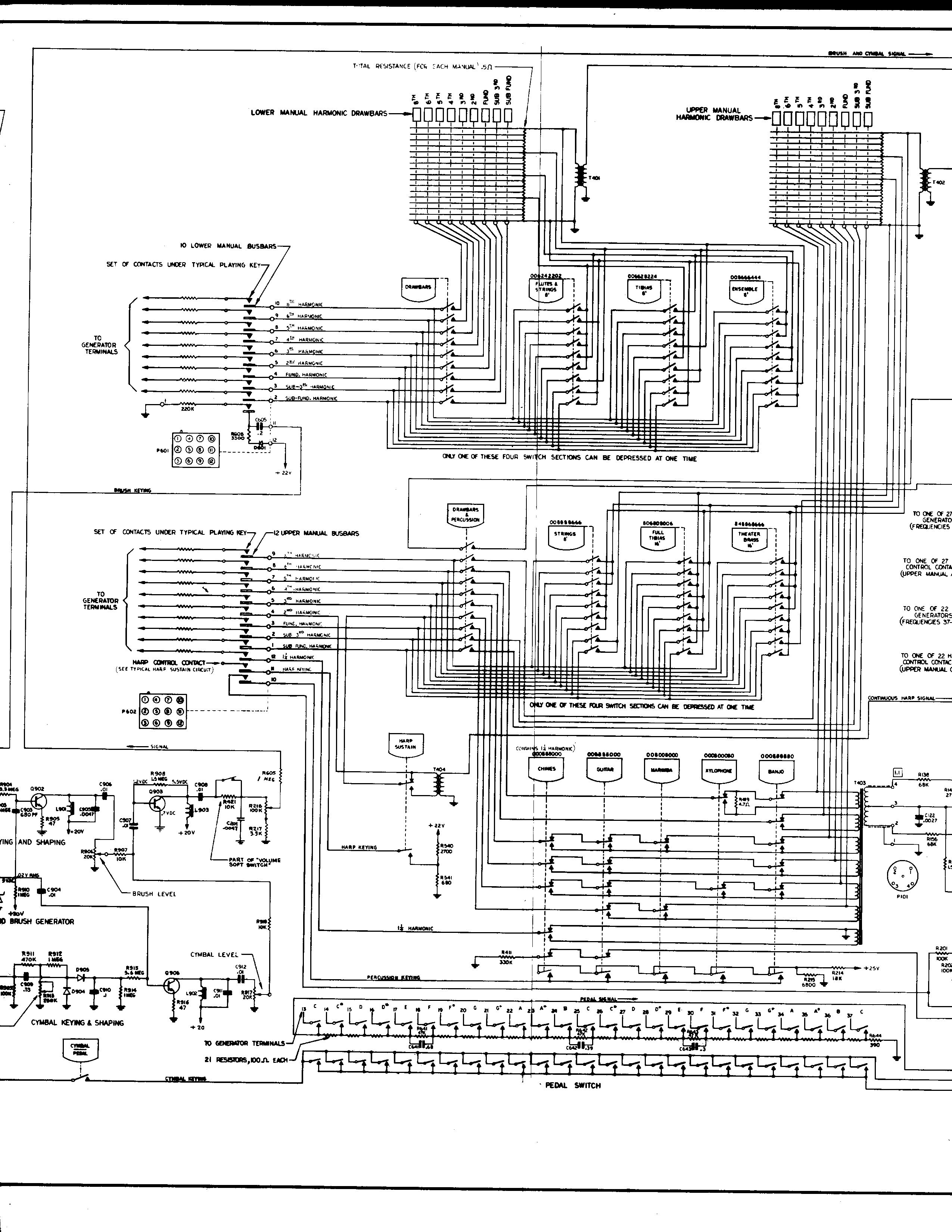

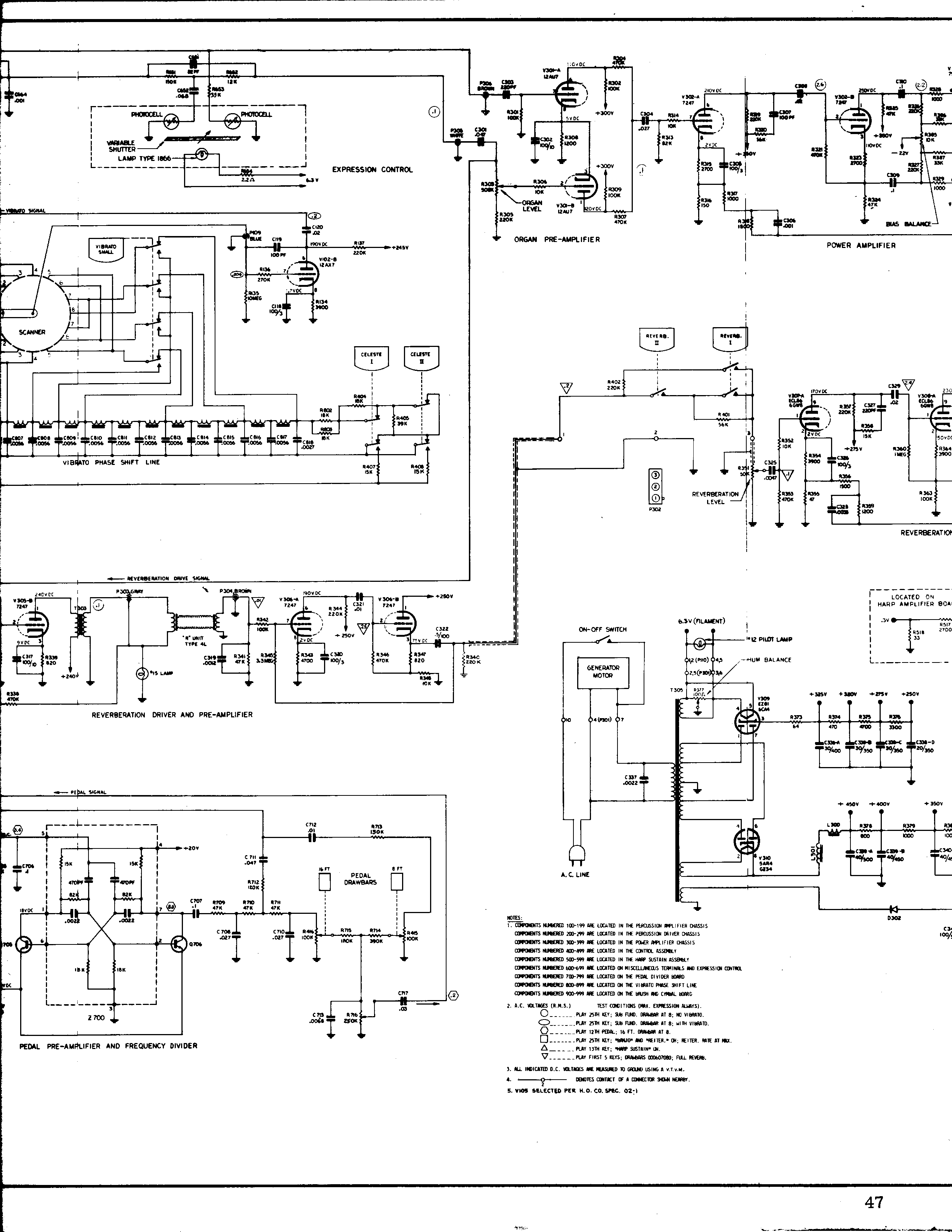

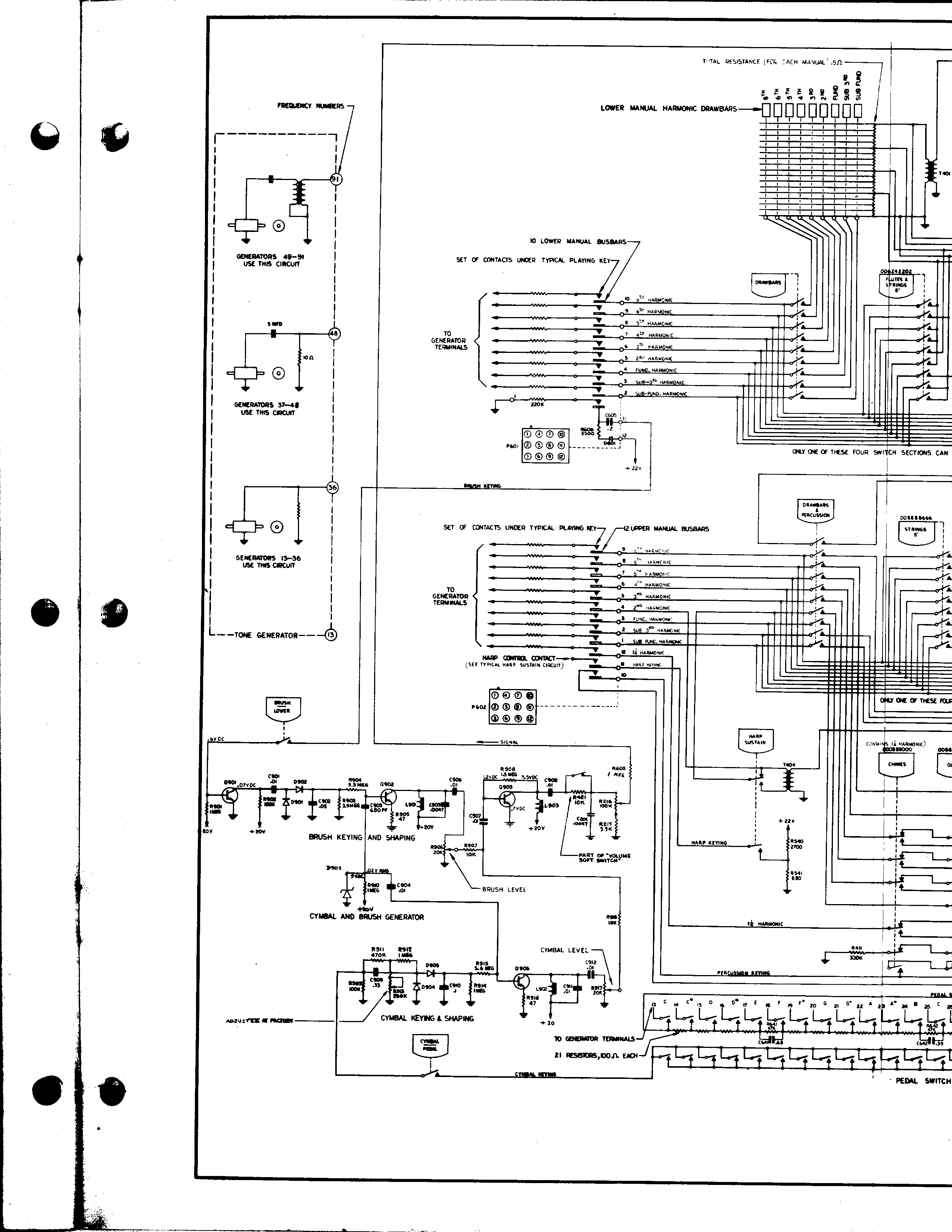

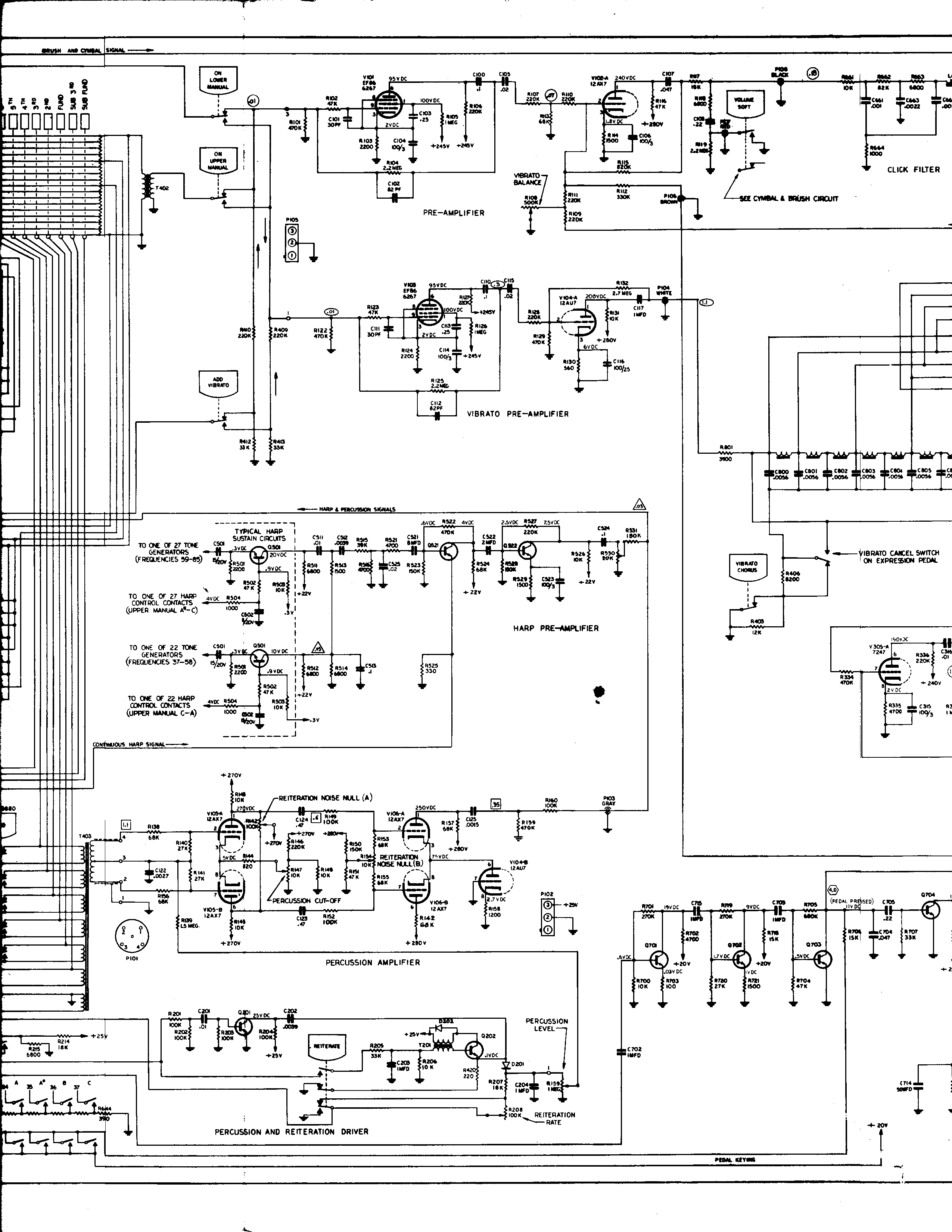

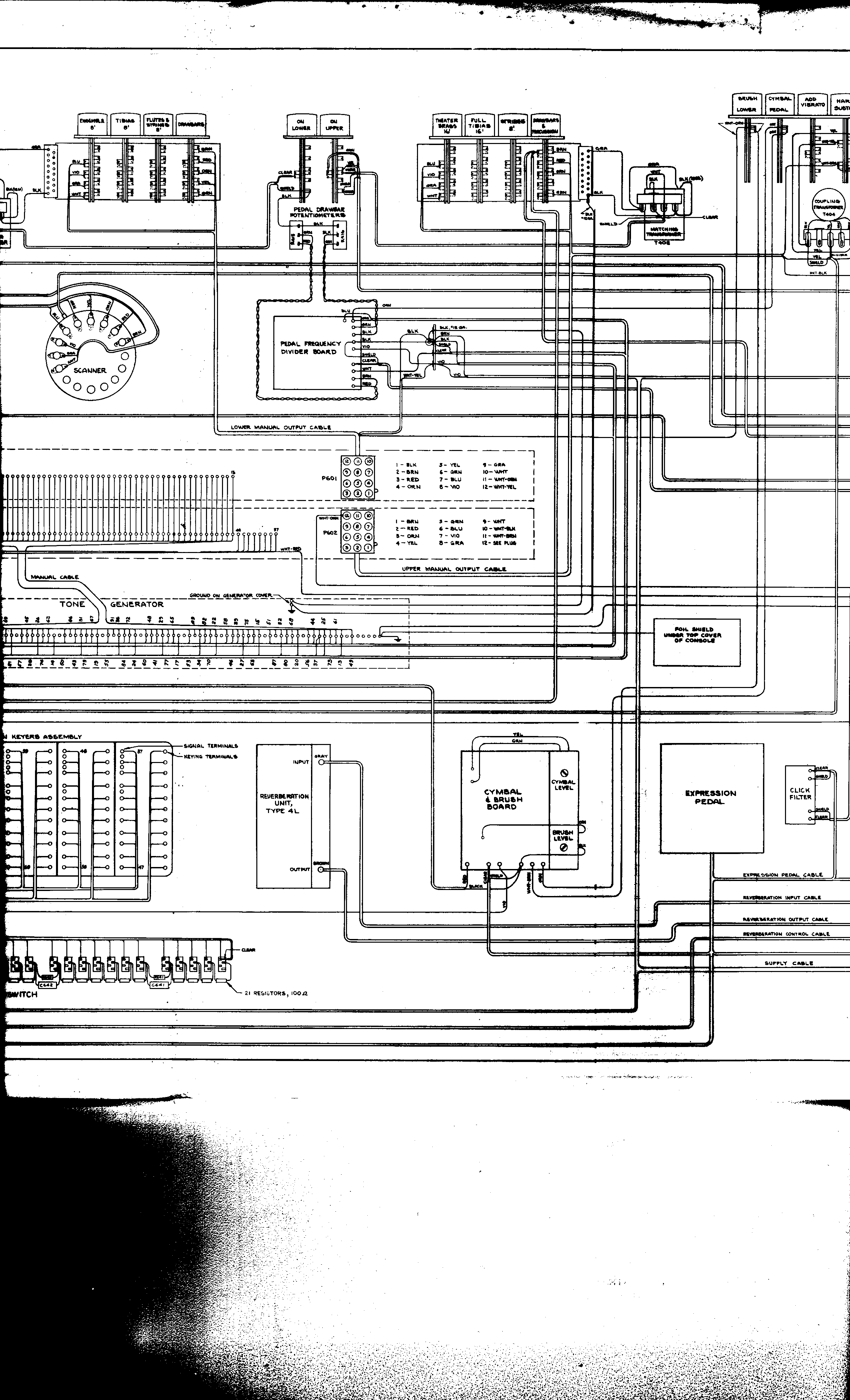

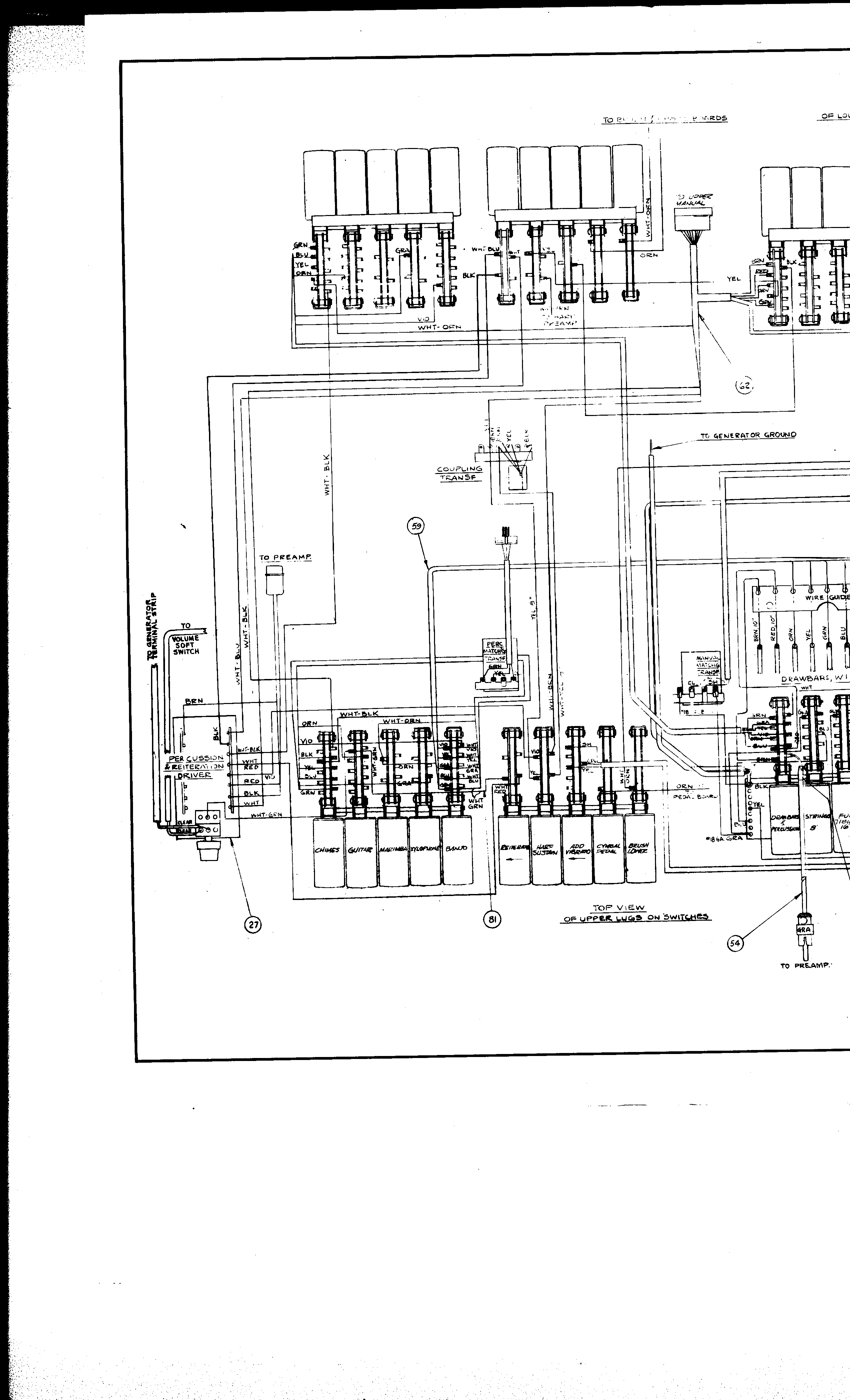

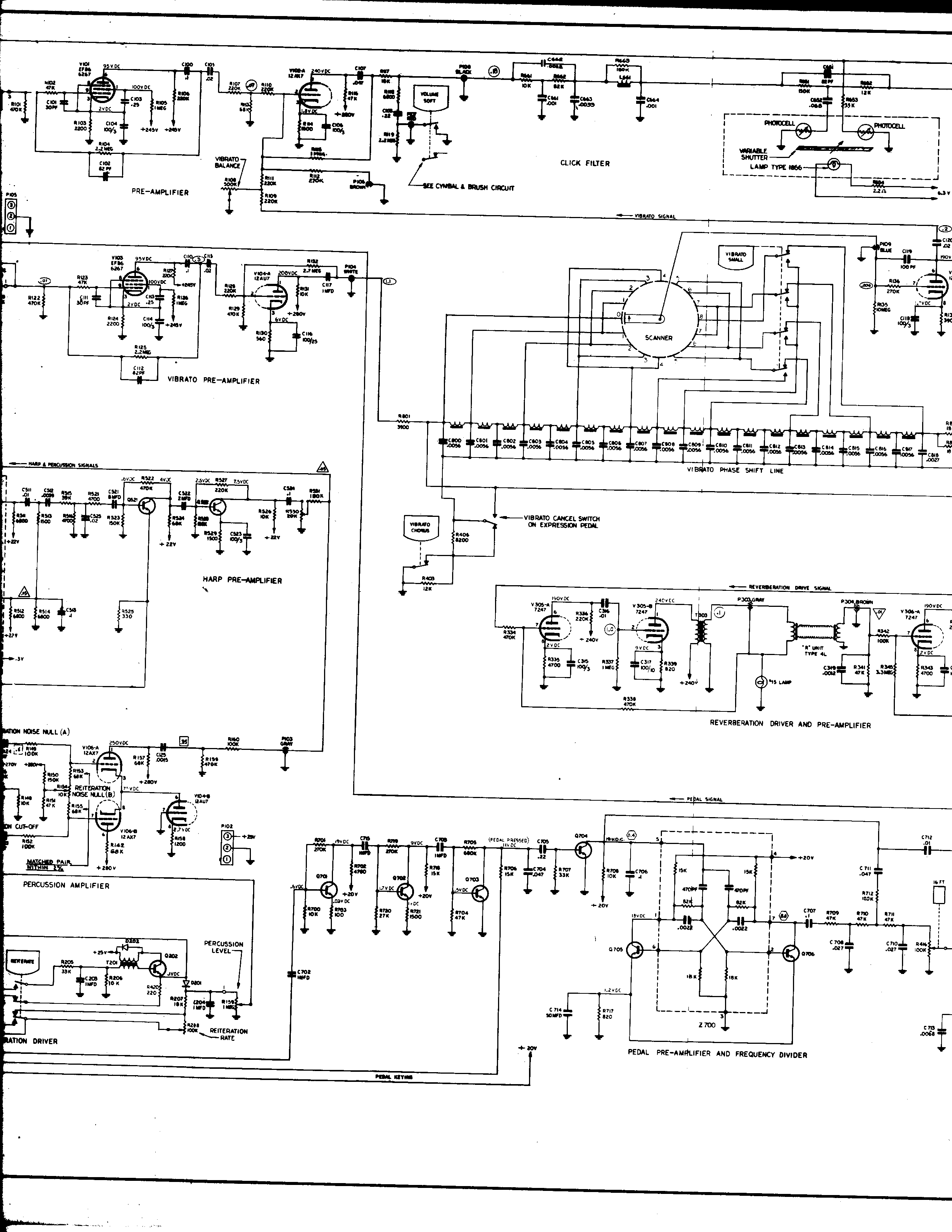

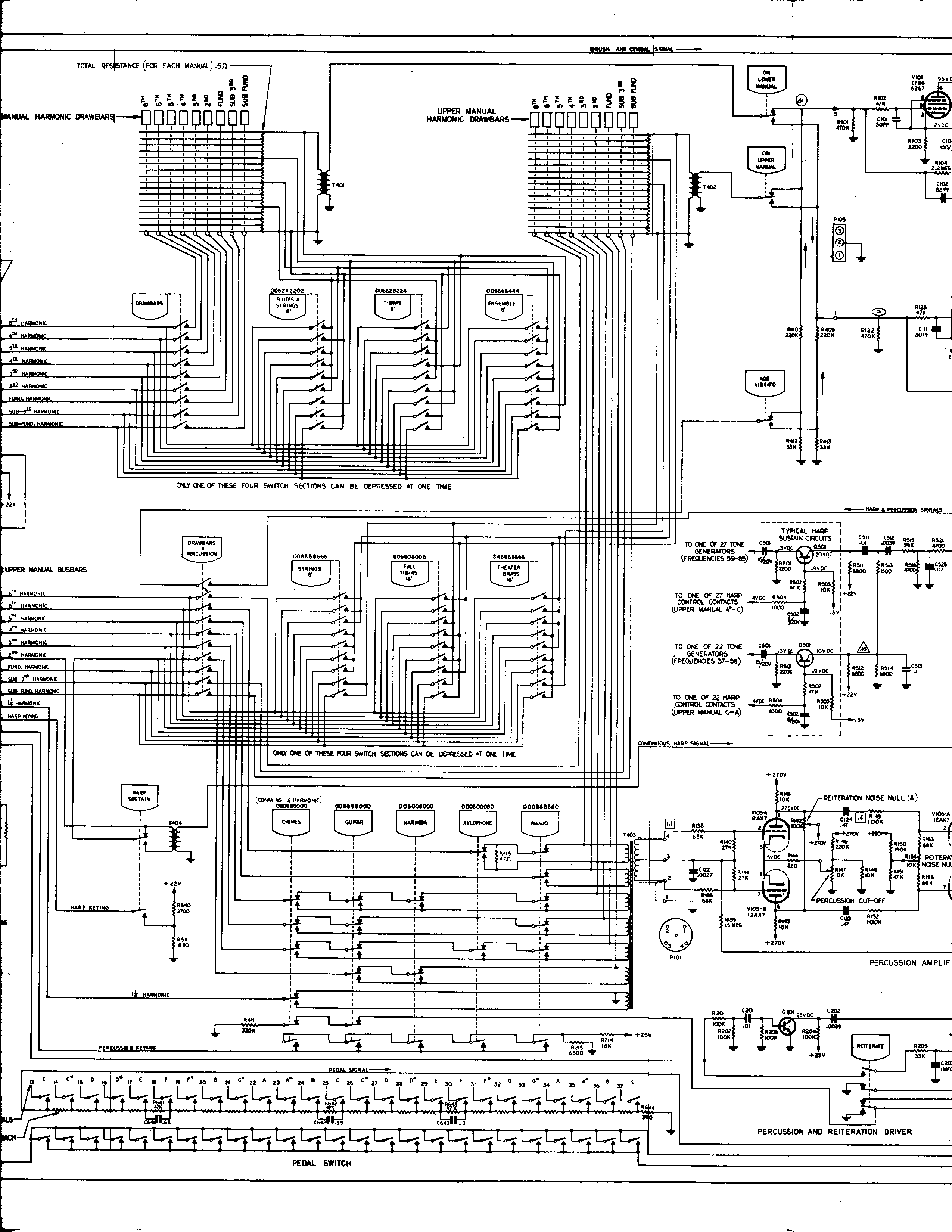

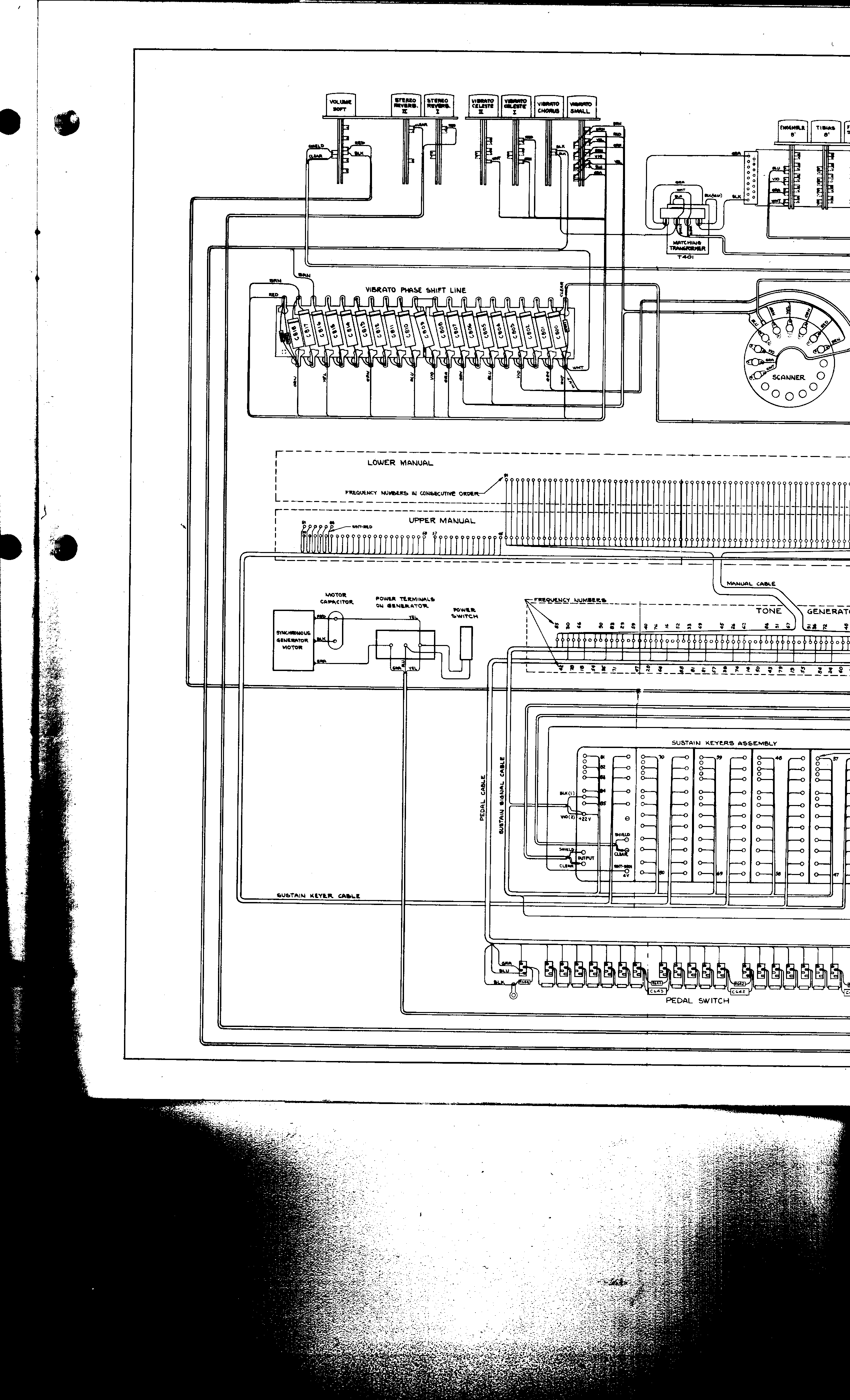

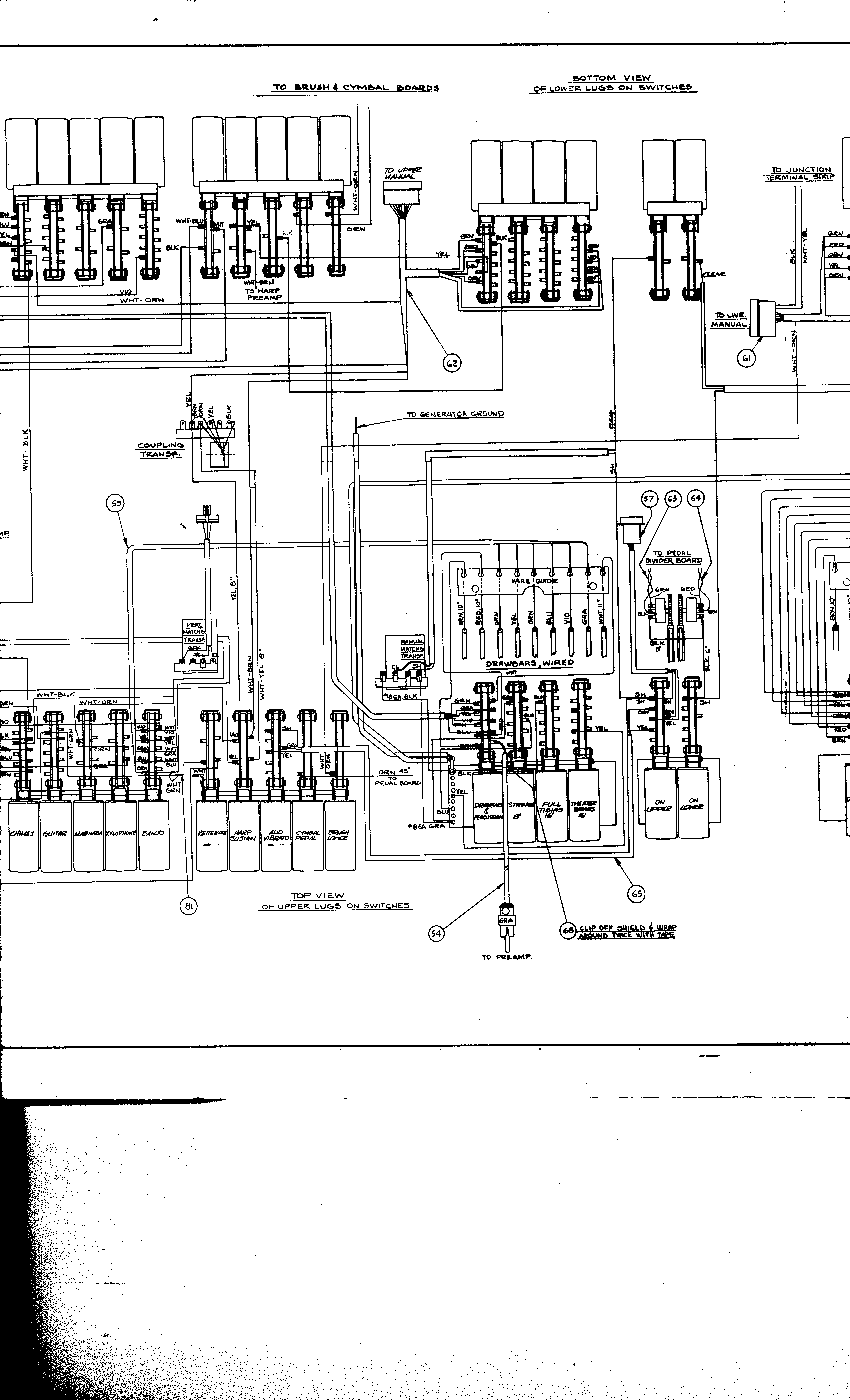

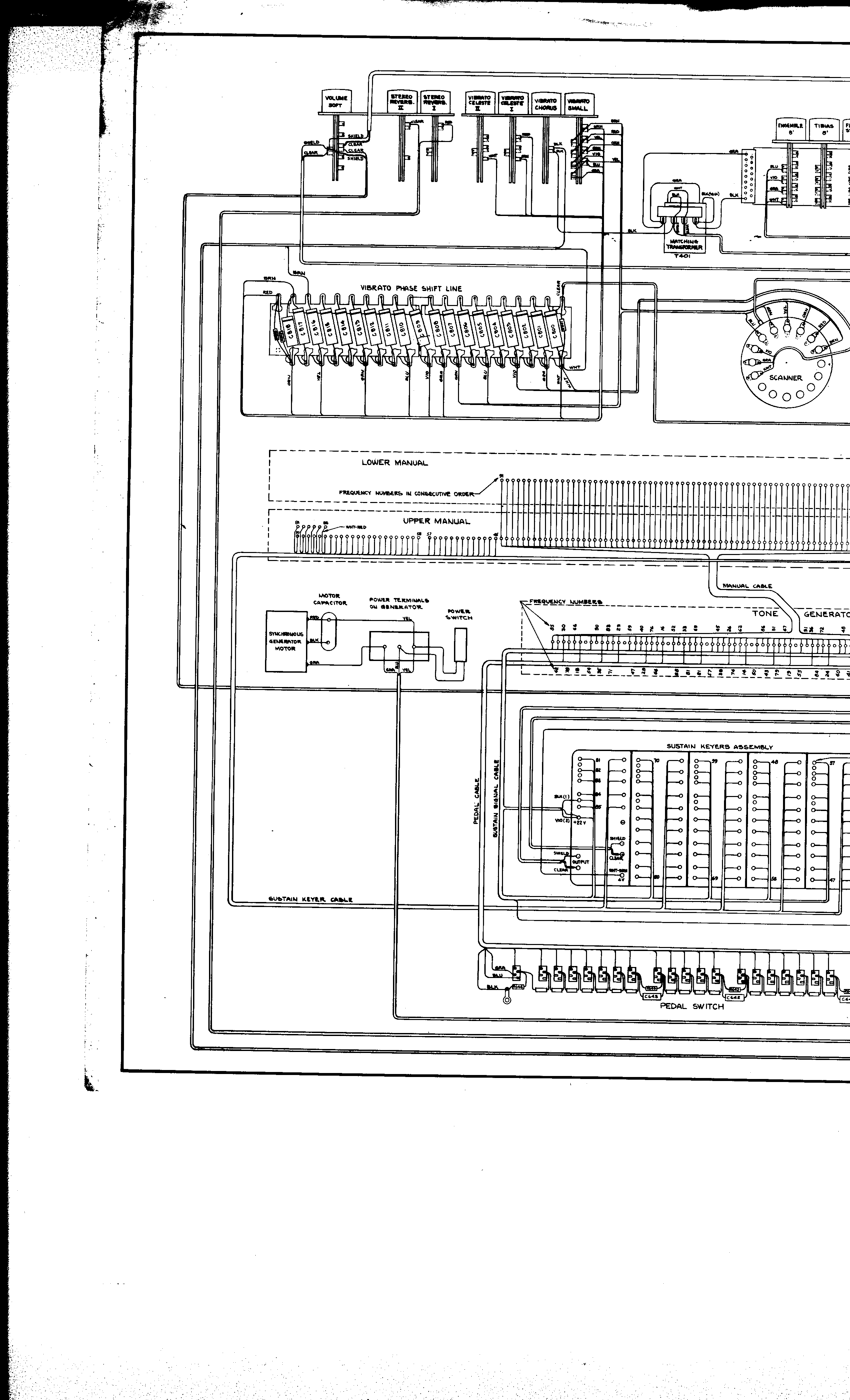

Hammond E-100 series Schematics

If you want to save a schematic to your hard drive, right click on the link and select 'save as..'
